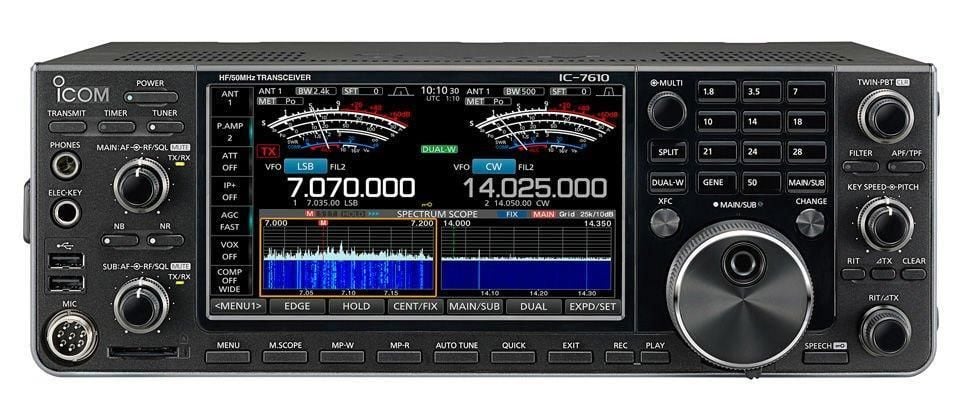

Icom IC-7610 HF 50MHz Sabit Amatör Telsiz

Frekans Aralığı

• Alım (Rx): 0.030–60.000 MHz*1
• Gönderme (Tx): 1.800–1.999, 3.500–3.999, 5.255–5.405*2,
  7.000–7.300, 10.100–10.150, 14.000–14.350, 18.068–18.168, 21.000–21.450,
  24.890–24.990, 28.000–29.700, 50.000–54.000 MHz

*1 Garanti edilen menzil: 0.500–29.999, 50.000–54.000 MHz.

*2 Bazı frekans aralıkları garanti kapsamına girmemektedir.

Çalışma Modları

USB, LSB, CW, RTTY, PSK31/63, AM, FM

Kanal Kapasitesi ve Bağlantılar

• Kanal Kapasitesi: 101 (99 standart, 2 tarama kenarı)
• Anten Çıkışları: SO-239 × 2 (50 Ω dengesiz - Tuner devre dışı)
• Ek Anten Girişi: BNC × 1 (RX anten girişi/çıkışı)

Güç Kaynağı ve Çalışma Koşulları

• Güç Kaynağı: 13.8V DC ±15%
• Çalışma Isı Aralığı: 0°C ila +50°C
• Frekans Stabilitesi: ±0.5 ppm (0°C ila +50°C, ısınma sonrası)

Güç Tüketimi

• Gönderme (TX): 23 A (100 W çıkış gücü)
• Alım (RX): 3.0 A (Bekleme), 3.5 A (Maksimum ses seviyesi)

Fiziksel Özellikler

• Boyutlar (G×Y×D): 340 × 118 × 277 mm
• Ağırlık: Yaklaşık 8.5 kg

Verici Teknik Detayları

• Çıkış Gücü (HF/50 MHz): SSB/CW/FM/RTTY/PSK: 1–100 W, AM: 1–25 W
• Modülasyon Teknolojisi:
  • SSB: Dijital P.S.N. modülasyonu
  • AM: Dijital düşük güçlü modülasyon
  • FM: Dijital reaktans modülasyonu
• Yan Bant Bastırma Oranı: 50 dB veya daha fazla
• Taşıyıcı Bastırma Oranı: 50 dB veya daha fazla
• Mikrofon Empedansı: 600Ω (8-pin bağlantı noktası)

Alıcı Teknik Detayları

• Alıcı Teknolojisi: Doğrudan Örnekleme Süperheterodin
• Orta Frekans: 12 kHz
• Duyarlılık:
  • 1.8–29.999 MHz: 0.16 μV (SSB/CW, 10 dB S/N)
  • 50–54 MHz: 0.13 μV (SSB/CW, 10 dB S/N)
• Susturma Eşiği:
  • SSB: 3.2 μV'den düşük (Ön yükseltici etkin)
  • FM: 0.32 μV'den düşük (Ön yükseltici etkin)
• Seçicilik:
  • SSB: 2.4 kHz / –6 dB
  • AM: 6.0 kHz / –6 dB
  • FM: 12.0 kHz / –6 dB
• İstenmeyen ve Görüntü Rejeksiyon Oranı: 70 dB veya daha fazla
• Ses Çıkış Gücü: 2.6W (8Ω yük ile, %10 distorsiyon)

Anten Tuner Detayları

• Çalışma Frekans Aralığı: 1.9–50 MHz bantları
• Empedans Aralığı: 16.7 Ω–150 Ω (VSWR 3:1 veya daha iyi)
• Ayarlama Hassasiyeti: VSWR 1.5:1 veya daha düşük
• Ayarlama Süresi: Ortalama 2–3 saniye (Maksimum 15 saniye)
